Patrullera de Zona Económica Exclusiva

OPV

Moderno buque de patrulla adaptado funcionalmente y construido con sobresaliente desempeño en condiciones de mar para misiones de largo término, operaciones con helicóptero y botes rápidos.

Su diseño avanzado le proporciona cualidades de navegación perfectas para interdicción marítima, seguridad y control del tráfico marítimo, búsqueda y rescate, control medio ambiental, operaciones de paz y ayuda humanitaria.

* Licencia básica por FASSMER

Especificaciones Técnicas

Eslora total: 80,6 m
Manga total: 13,6 m
Puntal (a primera cubierta): 6,5 m
Calado de diseño (a máxima carga): 3,8 m
Desplazamiento: 1814 t

Desempeño

Velocidad Máxima:

21 nudos (2 x 4080 kW)

18 nudos (2 x 2040 kW)

Alcance

hasta 4.500 mn (config 21 nudos)

hasta 10.000 mn (config 18 nudos)

Autonomía 40 días @ 64 personas

Capacidades

Combustible (Diesel): 200 m³
Combustible Helicoptero (JP5): 19 m³
Combustible Bote Interceptor (Gasolina): 12 m³
Agua Potable: 48 m³
Dotación: 64 tripulación + 36 pax (opcional)

Propulsión

Motores principales:

2 x Wärtsilä 6L26B2 (hasta 18 nudos)

2 x Wärtsilä 12V26 (hasta 21 nudos)

Potencia instalada:

2 x 2040 kW @ 1000 rpm (hasta 18 nudos)

2 x 4080 kW @ 1000 rpm (hasta 21 nudos)

Hélices: 2 hélices de paso controlable
Empujador de proa: 1 x 280 kW

Sistema Eléctrico

Generadores Principales: 3 x 360 kW, 440V @60Hz
Generador de Emergencia: 1 x 105 kW, 440V @60Hz

Capacidades De Proyección

  • Cubierta de vuelo y hangar para 1 helicoptero de porte mediano con capacidad de reabastecimiento de combustible.
  • Rampa en popa para despliegue de un bote intercerptor

Características Especiales

  • Sistema de reducción del balance (Sistema antirolido)
  • Grúa de cubierta SWL 4 t a 11.6 m
  • Formas con firma radar reducida
  • Bahía de rescate

Clasificación

  • GL-DNV: *100 N5 Aux - Nh “long Range Patrol Vessel” + MC AUT AUX - NM
Imagen

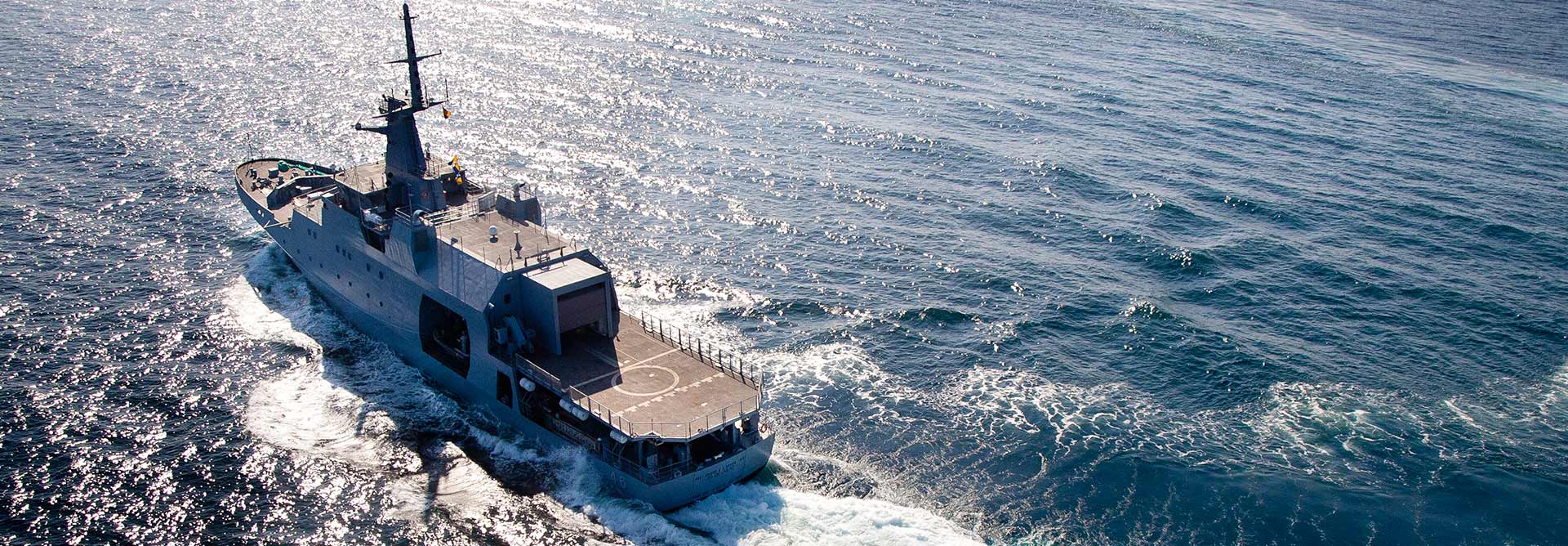

Imagen, detalle opv 1
Imagen

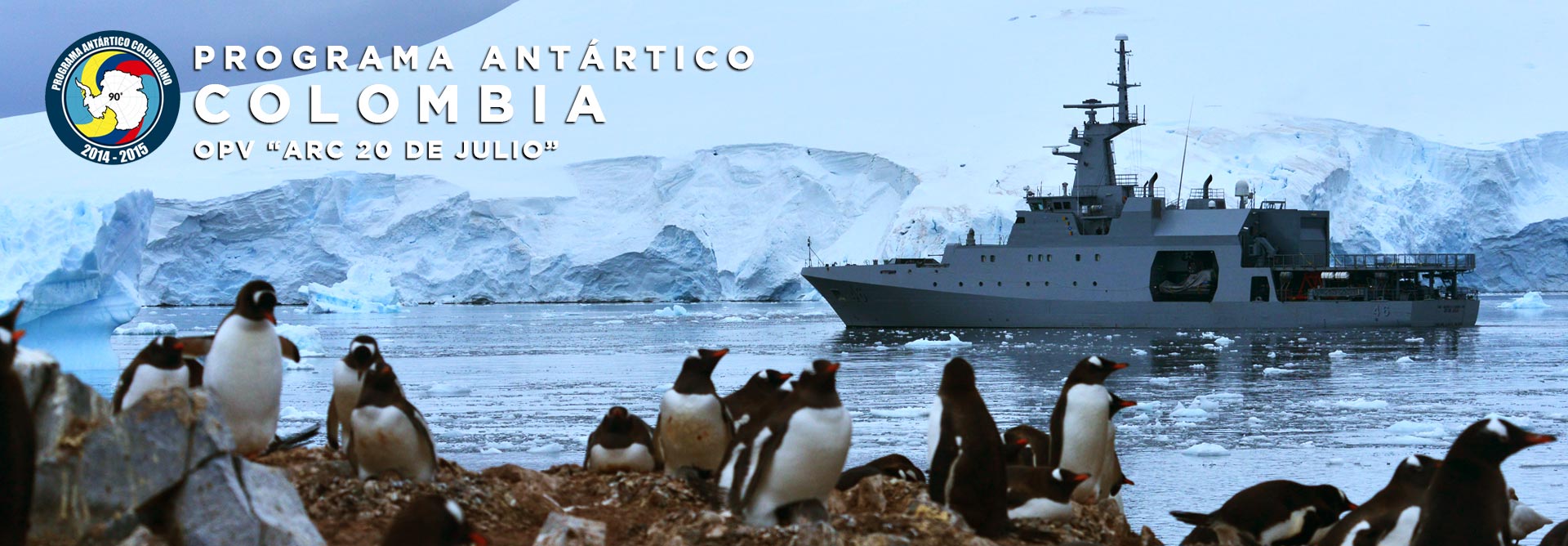

Imagen, detalle opv 2
Imagen

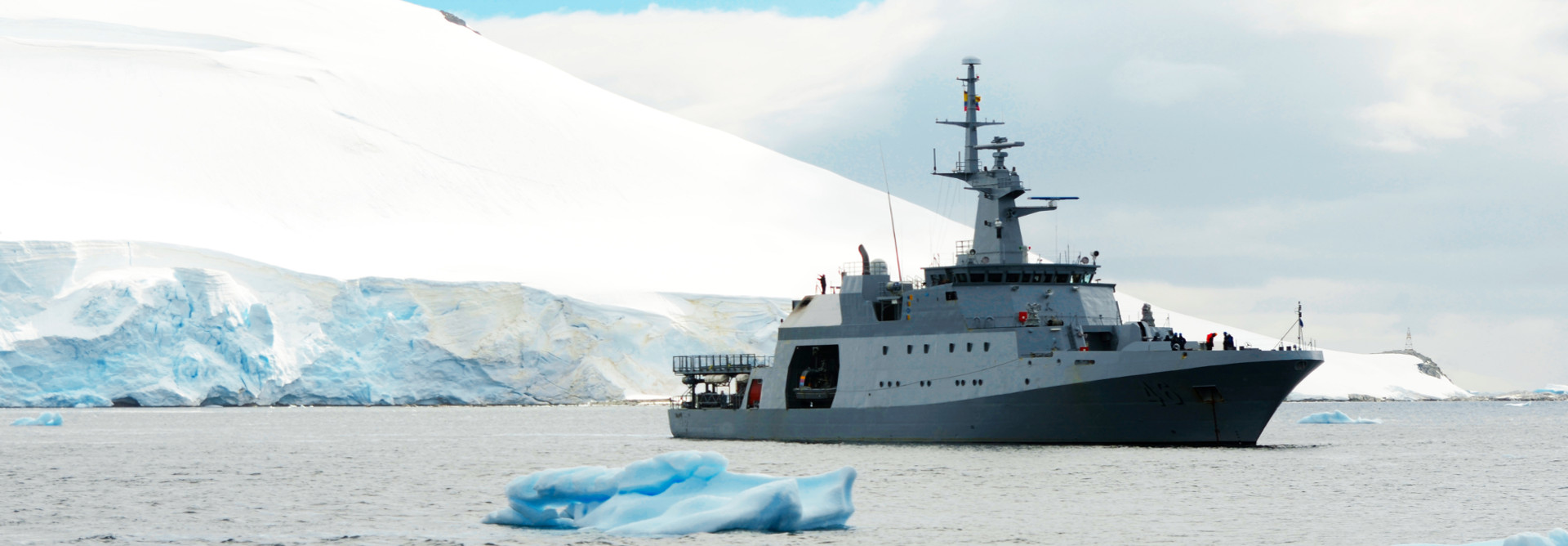

Imagen, detalle opv 3
Imagen
Imagen, detalle opv 4
Imagen
Imagen, opv silueta
